VEF 206 (1973 год)

LW: 150 - 408 kHz (2000 - 735 m)
MW: 525 - 1605 kHz (571 - 187 m)

SW1*: 2.0 - 5.0 MHz (60 - 150 m)
SW2: 5.0 - 7.5 MHz (41 - 60 m)
SW3: 9.3 - 12.1 MHz (25 - 31 m)
SW4: 15.1 - 15.5 MHz (19 m)
SW5: 17.7 - 17.9 MHz (16 m)
SW6: 21.4 - 21.8 MHz (13 m)

ПЧ - 465 кHz



Комплект ручек

Все детали

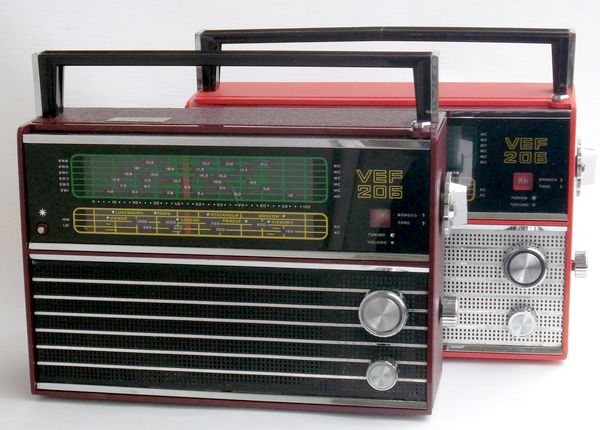

Из моей коллекции

Радиоприёмник VEF 206 - это  экспортный вариант VEF 202 и основное его отличие - другие диапазоны КВ. Свободное положение переключателя диапазонов у VEF 202 здесь занято шестым коротковолновым диапазоном. Конструктивно отличие состоит в замене планок с контурами на барабане переключателя диапазонов. Насчитывается не менее десятка вариантов внешнего оформления, различающихся шкалой, декоративной решеткой и цветом корпуса.

Для экспорта VEF 206 выпускали и с торговой маркой VEGA (Машприборинторг), потом TENTO (Техноинторг).

Питание приёмников осуществляется от 6 элементов типа R20 (size D). Потребляемый ток при отсутствии сигнала - 14 мА, а при 150 мВт выходной мощности 35...50 мА. Одного комплекта батарей при средней громкости прослушивания хватает на 200 часов работы. Предусмотрено питание от сетевого блока БП 9/60, вставляемого в батарейный отсек.
Габариты: 305 - 240 - 105 мм

Масса без источников питания 2.7 кг.

Инструкция (МПИ)

Инструкция (TENTO)

Из книги П. Видениекса (лат.)

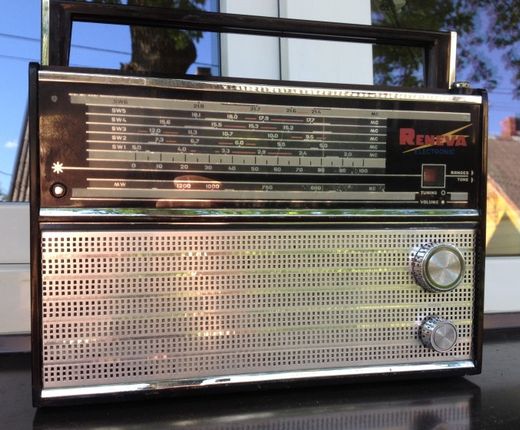

Некоторые варианты оформления

VEGA
