Baltika (1950 - 1952 г.) Радиоприёмник 2 класса ДВ: 150 - 410 кГц (2000 - 732 м) СВ: 520 - 1600 кГц (577 - 187 м) КВ1: 3.95 - 9.2 МГц (76 - 32.3 м) КВ2: 9.0 - 12.1 МГц (33.3 - 24.8 м) ПЧ - 465 кГц
|
| Радиоприёмник имеет 6 ламп: 6А7, 6К3, 6Г2, 6П6С, 6Е5С, 5Ц4С. | |
|
Массовое производство
радиоприемника
«Балтика»
освоено в начале мая 1950 года, выпускали его 2 года и сделали более 200000
шт. Радиоприемник немного похож на предшественников. Его
деревянный корпус
качественно окрашен, а элементы передней панели отфанерованы. Основой
конструкции является

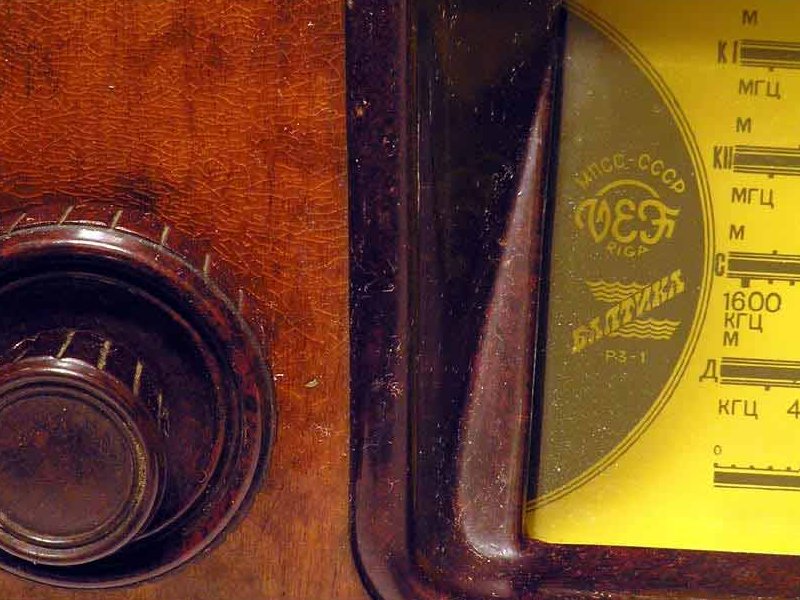

шасси, в передней его
части с небольшим наклоном расположена шкала горизонтального типа. Детали смонтированы в подвале шасси,
доступ к монтажу облегчен наличием крышки на днище корпуса.
Сзади расположены гнёзда антенны и заземления, звукоснимателя,
а также переключатель
напряжения сети.
Ручки управления сдвоенные: слева малая - громкость и выключатель сети, а большая - переключатель тембра;
справа малая - настройка, а большая -
переключатель диапазонов и включение
звукоснимателя.
Громкоговоритель приемника имеет
подмагничивание. Он расположен (вместе с
индикатором настройки) на отражательной
доске. На громкоговорителе закреплен
выходной трансформатор.
Приемник
выполнен по классической
супергетеродинной схеме.

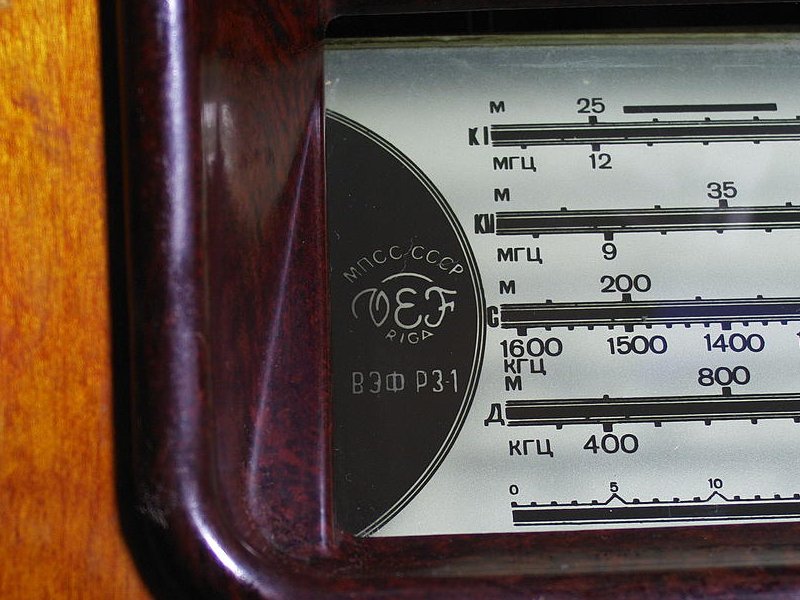

Здесь первый вариант схемы («ВЭФ
Р3-1»).
Схема приемников
«Балтика РЗ-1»
с №78801 имеет

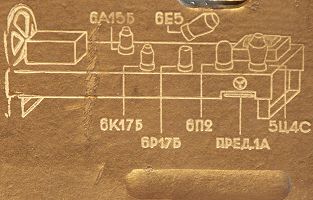

незначительные изменения. Стоит обратить внимание на доГОСТовское
обозначение ламп на этих схемах (и на задней крышке).
Говорят, что буквы РЗ намекают на фамилии Л. Ратинера - разработчика схемы и М. Залевского - конструктора. Скорее это красивое совпадение.
Интересна опытная 6-ламповая
"Балтика", в которой на шасси уже есть гнезда внешнего громкоговорителя.
Здесь и другой набор ламп: 6А7, 6Б8, 6Ж8, 6П6С, 6Е5С, 5Ц4С;
есть отверстие в экране контура для провода к сетке 6Б8. |
|
