VEF-Spīdola (ПМК-65)

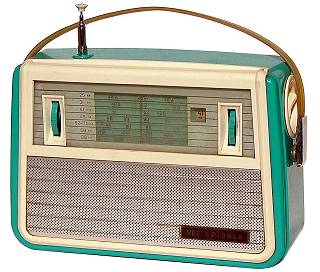

Из коллекции Зенонаса Лангайтиса, г. Каунас

Spīdola (Сияющая) - прекрасная колдунья из эпоса Андрея Пумпурса «Лачплесис».

ДВ: 150 - 410 кГц, СВ: 520 - 1600 кГц

КВ1: 11.6 - 12.0 МГц (25 м)
КВ2: 9.4 - 9.9 МГц (31 м)
КВ3: 7.0 - 7.4 МГц (41 м)
КВ4: 5.85 - 6.3 МГц (49 м)
КВ5: 4.0 - 5.8 МГц (52 - 75 м)

ПЧ - 465 кГц

 кБ

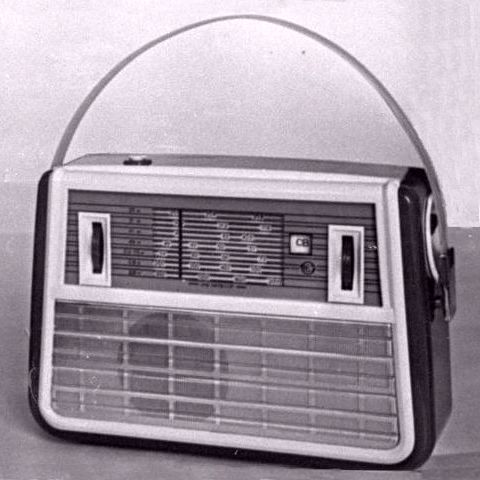

VEF-Spīdola - супергетеродин 2 кл. на 10 транзисторах, предназначеный для приёма радиовещательных станций в стационарных и походных условиях. По схеме приемник почти не отличается от первой Спидолы. Изменен дизайн корпуса. Приём производится на магнитную антенну в диапазонах ДВ, СВ и на телескопическую антенну на КВ1...КВ5. Для подключения наружной антенны предусмотрено гнездо. Элементы контуров для каждого диапазона смонтированы на отдельных пластмассовых планках барабанного переключателя диапазонов. В приёмнике имеются гнёзда для подключения пьезоэлектрического звукоснимателя. Чувствительность с этих гнёзд при номинальной выходной мощности составляет 130 мВ, входное сопротивление равно 220 Ом. В приёмнике применен громкоговоритель 1ГД-1ВЭФ.

Чувствительность с внутренней магнитной антенной не хуже 2 мВ/м на ДВ и 1.5 мВ/м на СВ. С наружной антенной чувствительность на КВ не хуже 50 мкВ, а при приёме на штыревую антенну 100 мкВ. Избирательность на частоте 1000 кГц составляет 40 дБ. Ручная регулировка громкости осуществляется в пределах 40 дБ.

Экспортный вариант радиоприемника с диапазонами ДВ, СВ и КВ 13м, 16м, 19м, 25м, 31м, 41-49м чаще назывался VEF-Transistor. Выпкскали VEF-Transistor и с диапазонами КВ 16м, 19м, 25м, 31м, 41-50м, 50-85м, 85-200м и СВ. Встречается также радиоприемник с названием Convair-1. Английские коллекционеры установили, что в Лондоне существовала фирма Convair Electronics Ltd., занимавшаяся продажей радиоаппаратуры из СССР.

разноцветные

Питание: 6 элементов 1КС-У-3 Сатурн (373) или 2 батареи КБС-0.5 (9 В, 8.5 мА при отсутствии сигнала).

Габариты приемника: 282 - 196 - 90 мм, его масса - 2.2 кг.

Прочитать:
1. Л.Е. Новоселов. Транзисторные приемники Спидола, ВЭФ, Океан. МРБ799. Л., Энергия, 1972.
2. Ю.Г. Веснин, Н.В. Анисимов. Справочник по транзисторным радиоприемникам. К., Техн
iка, 1973.
