Радиоприемники VEF сезона 1939/1940 года.

 latviski

VEFSuper MD/40

VEFSUPER MD/40, VEFSUPER M507. Skice 2228.

Диапазоны: 150...450 kHz, 510...1550 kHz,
6...18 MHz. SF=132 KHz.

Лампы: 6A8G, 6B8G, 6K6G, 6E5, AZ1.
Сеть ~120/220 V.

Громкоговоритель Ø170 мм.

Размеры: 480-310-215 мм, вес 9.3 кг.
Цена Ls215-.

Большой успех приемника VEFSUPER MD/39 в прошлом сезоне предопределил развитие заложенных в его конструкции принципов и в новой модели. При том же количестве ламп в новом приемнике добавлена еще одна ступень усиления. В приемнике имеются 7 настроенных контуров, полосовой фильтр, АРУ, "магический глаз" и большая освещенная шкала, регулировка громкости и тембра, вход для звукоснимателя и выход на дополнительный громкоговоритель. Приемник выпускался в корпусах двух видов.  Дополнительно...

VEFSuper M507N

VEFSUPER M507(N). Skice 2138.

Диапазоны: 150...445 kHz, 510...1560 kHz, 5,8...18,8 MHz. SF=132 KHz.

Лампы: EK2, EBF2, EL3N, EFM1, AZ1.
Сеть ~120/135/150/200/220/240 V.

Громкоговоритель Ø170 мм.


Размеры: 480-310-217 мм, вес 9.3 кг.
Цена Ls215-.

Для радиоприемника VEFSUPER M507 была разработана схема и на более доступных в то время европейских лампах. Параметры приемников с разными лампами аналогичны. Выпускался также экспортный вариант приемника VEFSUPER M507N (skice 2158) с четвертым диапазоном - промежуточными волнами (70...200 м). На шкале этого приемника нанесен четвертый круг синего цвета.   Про шкалы...

VEFSuper SM506

VEFSUPER SM506. Skice 2134.

Диапазоны: G (3), V (5). SF=132 Kc.

Лампы: 6A8, 6K7, 6Q7, 6K6G, 1V
Сеть ~120/135/150/200/220/240 V.


Громкоговоритель Ø170 мм.

Размеры: 350-230-140 мм, вес 6.3 кг.
Цена Ls170-.

VEFSUPER SM506 - простейший в управлении радиоприемник, имеющий 8 фиксированных настроек: - 3 в диапазоне ДВ и 5 в диапазоне СВ.  Малые размеры позволяют легко установить приемник в любом месте как в вертикальном, так и в горизонтальном положении.

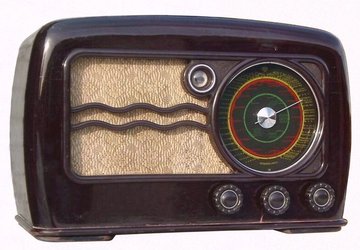

VEFSuper LM507

VEFSUPER LM507.  Skice 2135.

Диапазоны: 150...445 kHz, 514...1540 kHz,
5,6...18 MHz. SF=135 KHz.

Лампы: 6J8G, 6B8G, 6E5, 25L6G, 25Z6G.
Сеть ~120/135/150/200/220/240 V.

Громкоговоритель Ø205 мм.

Размеры: 480-310-215 мм, вес 8.1 кг.
Цена Ls225-.

VEFSUPER LM507 на всех диапазонах одинаково хорошо работает как в сети постоянного тока, так и переменного, как при напряжении 120 В, так и 240 В. Потребляемая мощность при напряжении питания 120 В составляет 48 Вт, 220 В - 66 Вт. В приемнике имеется входной полосовой фильтр, регулируемая полоса пропускания, АРУ, "магический глаз", мощный громкоговоритель.

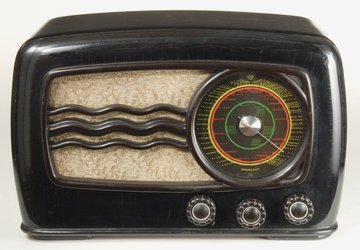

VEFSuper B407

VEFSUPER B407.  Skice 2146.

Диапазоны:  G, V, I. SF=132 KHz.

Лампы:  KCH1, KF3, 1H6G, 1E7G.
Ua=100 (+7,5) V, Ukv=2V.

Громкоговоритель Ø205 мм.


Размеры: 480-310-215 мм, вес 7 кг.

Цена - Ls220-.

VEFSUPER B407 - первоклассный, но дешевый батарейный супергетеродин. Хорошее звучание обеспечивает двухтактный выходной каскад и большой громкоговоритель. Питание радиоприемника возможно как от 100 В (с отводом от +7,5 В) анодной батареи, так и от 120 В (с отводом от 9 В) батареи.

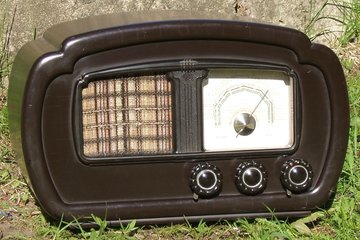

VEFSuper B306

VEFSUPER B306.  Skice 2145.

Диапазоны: 150...450 kHz, 510...1550 kHz, 6,5...19,5 MHz. SF=132 KHz.

Лампы: KK2, 1F7G, 1F5G (KL5).
Ua=100V (11 mA), Ukv=2V (310 mA).

Громкоговоритель  Ø136 мм.

Размеры: 430-265-210 мм, вес 5 кг.
Цена - Ls155-.

Малогабаритный батарейный 3-ламповый супергетеродин VEFSUPER B306 имеет не только красивый внешний вид, но и хорошую чувствительность и избирательность, отличное звучание.


VEFON M607

VEFON M607(N).  Skice 2136.

Диапазоны: 152...445 kHz, 508...1560 kHz,
5,8...18,5 MHz. SF=469 kHz.

Лампы: ECH3, EF9, EBC3, EM4, EL3N, 80.
Сеть ~120/135/150/200/220/240 V.

Громкоговоритель Ø205 мм.


Размеры: 580-390-270 мм, вес 16 кг.
Цена - Ls295-.

VEFON M607 по сравнению с предшественником получил новые качества: - новый дизайн корпуса, регулируемую полосу пропускания, переключатель "музыка-речь", индикатор настройки EM4, позволяющий настроиться как на сильные, так и на слабые станции, улучшенный тонкомпенсированный регулятор громкости. Максимальная выходная мощность 9 Вт, причем ООС позволяет значительно уменьшить искажения. Потребляемая от сети мощность составляет 60 Вт. В приемнике имеются вход звукоснимателя и выход на дополнительный громкоговоритель. Для плавности настройки в конструкции верньера имеется маховик.


MD/40 и M707 отличаются расположением боковых ручек

VEFLux MD/40, VEFLux M707. Skice 2061.

Диапазоны:
1. 15...15,5 MHz, 2. 150...400 (или 166...431) kHz,
3. 510...1380 (или 527...1429) kHz,
4. 4,2...10 MHz, 5. 8,9...22 MHz.
 SF=469 kHz.

Лампы: EK3 (ECH3), EF9, EB4, EM1 (EM4), EF6, EL6, 80.
Сеть ~120/135/150/200/220/240 V.
Громкоговоритель Ø300 мм.

Размеры: 600-373-285 мм, вес 19.5 кг. Цена Ls395-.

VEFLux MD/40 - доработанная модель класса Lux 1939 года, в которой применены последние технические новинки в области радиотехники. По новой системе обозначений еще немного доработанный приемник стал называться VEFLux M707. Радиоприемник имеет 5 диапазонов, причем один из них 19,35...20 м - растянутый. Большая и информативная шкала со световым указателем настройки и диапазонов, а также "магический глаз" и маховик верньера облегчают настройку. Среди других технических новинок регулируемая избирательность входных контуров и контуров ПЧ, подавление феддингов, расширение динамического диапазона, 9 кГц фильтр, переключатель "речь-музыка", тонкомпенсированный регулятор громкости, подавление сетевого фона, ООС в УНЧ, "концертный громкоговоритель". Есть вход звукоснимателя и выход на дополнительный динамик.


VEF Luxus M1307

VEF Luxus M1307. Skice 2147.

Диапазоны: 1. 15...15,5 MHz, 2. 150...450 kHz,
3. 510...1550 kHz, 4. 4,2...10 MHz, 5. 9...22 MHz.
 SF=469 kHz.

Лампы: 6A8G, 6K7G, 6K7G, 6K7G, 6R7G, 6H6, 6H6, 6C8G, 6J7G, 6L6G, 6L6G, 6U5, 5Z3.
Сеть ~120/135/150/200/220/240 V.

Громкоговоритель Ø300 мм.

Размеры: 677-430-318 мм, вес 30 кг. Цена Ls850-.

   Специальный радиоприемник VEF Luxus M1307 - результат долгой и тщательной разработки. В нем применены многие достижения в области радиотехники. Отличительная особенность - моторная настройка с автоматической подстройкой частоты и 10 фиксированных настроек на любимые станции. Как и в других приемниках высшего класса имеется растянутый КВ диапазон, АРУ, ООС, расширение динамического диапазона, "концертный" громкоговоритель. Двухтактный выходной каскад обеспечивает выходную мощность 12 Вт.
   Радиоприемник выпускали и в 1941 году. А после войны была выпущена небольшая партия таких аппаратов упрощенной конструкции - без фиксированных настроек под названием ВЭФ М-1357.

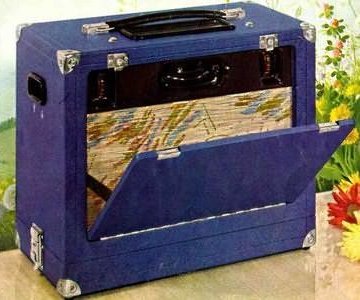

VEFSuper KBD/40

VEFSUPER KBD/40(N).  Skice 2072.

Диапазоны:
1. 150...450 Kc/sek, 2. 510...1450 Kc/sek,
3. 5,5...16,5 Mc/sek.
SF=132 kHz.

Лампы: 1A7G, 1N5G, 1F7G, 1C5G.
Ua=100 (+15) V, Ukv=2V.

Громкоговоритель Ø136 мм.


Размеры: 340-270-165 мм, вес 9.5 кг.
Цена - Ls220-.

VEFSUPER KBD/40 - переносной 4-ламповый батарейный супергетеродин, позволяющий слушать передачи независимо от времени, места, стационарной антенны. Его достоинства - мобильность, достаточно высокая чувствительность и громкость, легкость в обслуживании. Для повышения чувствительности можно подключить стационарную антенну и заземление.

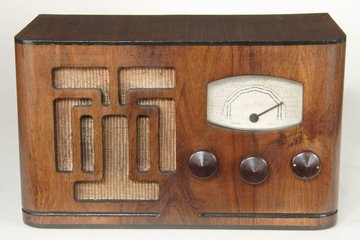

VEFAR B201

VEFAR B201.  Skice 2270.

Диапазоны: G, V, I.

Лампы: KF1, KL5. Ua=100V, Ukv=2V.


Громкоговоритель Ø136 мм.

Размеры: 430-265-210 мм, вес 5 кг.   Цена - * Ls .

VEFAR B201 -  2-ламповый одноконтурный батарейный радиоприемник принимает на громкоговоритель все сильные европейские станции в трех диапазонах. Предусмотрено подключение различных антенн. На шкале нанесены названия радиостанций.


RMK M301

RMK M301.  Skice 2332.



Диапазоны: G, V.

Лампы: EBF2, EL3, 1V.
Сеть ~120/135/150/200/220/240 V.


Громкоговоритель Ø170 мм.


Размеры: 320-330-160 мм, вес 3.5 кг.
Цена - Ls45-.

RMK M301 - простейший одноконтурный сетевой радиоприемник принимает местные и сильные европейские станции на длинных и средних волнах. Достаточно мощный выходной каскад и хороший громкоговоритель обеспечивают чистое звучание.
