Радиоприемники VEF сезона 1940/1941 года.

 latviski

из каталога 1941 года

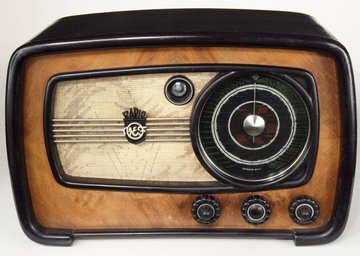

VEFSuper M517

VEFSUPER M517. Skice 2737.

Диапазоны: 150...450 kHz, 510...1550 kHz,
6...18 MHz. SF=128 KHz.

Лампы: EK2, EBF2, EFM1, EL3N, AZ1.
Сеть ~120/220 V.

Громкоговоритель Ø170 мм.

Размеры: 480-310-217 мм, вес 8.5 кг.
Цена - ?

VEFSUPER M517 - развитие линейки супергетеродинов среднего класса с круглой шкалой. В этом 6-ламповом радиоприемнике имеются 7 настроенных контуров, полосовой фильтр на входе, АРУ, "магический глаз" и большая освещенная шкала, тонкомпенсированная регулировка громкости и плавная регулировка тембра, вход для звукоснимателя и выход на дополнительный громкоговоритель. Потребляемая от сети мощность - 50 Вт.

VEFSuper M517Gr

VEFSUPER M517Gr.

Диапазоны:
150...445 kHz, 510...1560 kHz, 5,8...18,8 MHz. SF=132 KHz.

Лампы: EK2, EBF2, EL3N, EFM1, AZ1.
Сеть ~120/135/150/200/220/240 V.

Громкоговоритель Ø170 мм.

Размеры: 480-310-215 мм. Цена - ?

VEFSUPER M517Gr - радиоприемник с встроенным электрическим граммофоном немецкой фирмы Diora выполнен в прямоугольном корпусе. Параметры приемника аналогичны предыдущему. В приемниках поздних выпусков применялись лампы 11 серии (см. далее).

VEFSuper M517 - лампы 11 серии

VEFSUPER M517_11.

Диапазоны: G, V, I. SF=128 Kc.

Лампы: EK2, EBF11, EFM11, EL11, AZ1.
Сеть ~120/135/150/200/220/240 V.


Громкоговоритель Ø170 мм.

Размеры: 480-310-217 мм, вес 8.5 кг.
Цена - ?

VEFSUPER M517_11 - радиоприемник с применением ламп 11 серии. Предположительно, в приемниках с номерами шасси 05*** вместо EL3N была EL11, 06*** - содержали EFM11 и EL11, 07*** - EBF11, EFM11, EL11.

VEFSuper M517 - советские лампы

VEFSUPER M517. Skice 2925, 3072.

Диапазоны: 150...430 kHz, 518...1520 kHz,
5,85...18,4 MHz. SF=469 Kc.

Лампы: 6A8, 6K7, 6F7, 6F6G, 6E5, 5Z4G.
6А8, 6К7, 6Г7, 6Е5, 6Ф6С, 5Ц4С.
Сеть ~110/127/220 V.

Громкоговоритель Ø205 мм.

Размеры: 480-310-217 мм, вес 10.4 кг. Цена - ?

VEFSUPER M517 - радиоприемник на американских (советских) лампах октальной серии. В этом радиоприемнике вместо труднодоступного сдвоенного потенциометра с выключателем для регулировки громкости и тембра применены разнесенные ручки регулятора громкости и переключателя тембра. В приемнике имеется вход звукоснимателя и выход на дополнительный громкоговоритель. Выходная мощность 3 Вт.
Во время войны на заводе была выпущена инструкция (на немецком) по замене ламп 6А8, 6К7, 6Г7, 6Ф6С, 5Ц4С, 6Е5 соответственно на ECH3, EF9 (EF5), EBC3, EL2, AZ1, EM11 с помощью специального переходника.

VEFSuper SM516 (из каталога)

VEFSUPER SM516. Skice 2134.

Диапазоны: G (3), V (5). SF=132 Kc.

Лампы: 6A8, 6K7, 6Q7, 6K6G, 1V
Сеть ~120/135/150/200/220/240 V.


Громкоговоритель Ø170 мм.

Размеры: 480-310-217 мм, вес 8.5 кг.
Цена - ?

VEFSUPER SM516 - простейший в управлении радиоприемник, имеющий 8 фиксированных настроек: - 3 в диапазоне ДВ и 5 в диапазоне СВ.  Малые размеры позволяют легко установить приемник в любом месте как в вертикальном, так и в горизонтальном положении.

VEFSuper B417

VEFSUPER B417.  Skice 2856.

Диапазоны: 150...420 kHz, 530...1450 kHz,
5,9...16 MHz. SF=132 KHz.

Лампы: KCH1, KF3, KBC1, DLL21.
 Ua=120V, Ukv=2V.


Громкоговоритель Ø мм.

Размеры: 480-310-235 мм, вес 7 кг.
Цена - ?

VEFSUPER B417 отличный, но недорогой батарейный супергетеродин. Хорошее звучание обеспечивает двухтактный выходной каскад и большой громкоговоритель. В приемнике имеется вход звукоснимателя.

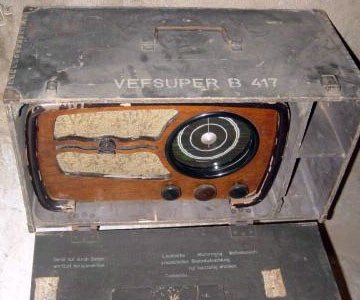

VEFSuper B417

VEFSUPER B417.  Skice 3069.

Диапазоны:  G, V, I. SF=469 KHz.

Лампы:  DCH21, DF22, DBC21, DLL21.
Ua=90V, Ukv=2V.

Громкоговоритель Ø136 мм.


Размеры: 480-310-235 мм, вес 6.9 кг.

Цена - ?

VEFSUPER B417 - батарейный супергетеродин "военного" исполнения. Хорошее звучание обеспечивает двухтактный выходной каскад. Питание радиоприемника производится от анодной батареи BD90 и аккумулятора 2B38. Приемник комплектуется укладочным ящиком размерами 610-370-300 мм. Вес комплекта - 18.8 кг.


VEFSuper B316

VEFSUPER B316.  Skice 2145.

Диапазоны: 150...450 kHz, 510...1550 kHz, 6,5...19,5 MHz. SF=132 KHz.

Лампы: KK2, 1F7G, KL5.
Ua=100V (11 mA), Ukv=2V (310 mA).

Громкоговоритель  Ø136 мм.

Размеры: 430-265-210 мм, вес 5 кг.
Цена - ?

Малогабаритный батарейный 3-ламповый супергетеродин VEFSUPER B316 имеет такой же внешний вид, хорошую чувствительность, избирательность и отличное звучание, как и его предшественник. Внешне отличается более светлой передней панелью, а по схеме - выходной лампой KL5 вместо 1F5G.

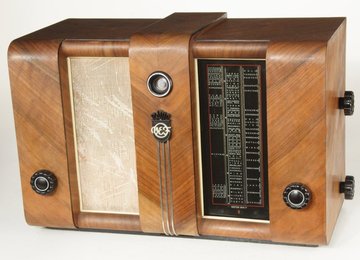

VEFON M517

VEFON M617(N).  Skice 2763.

Диапазоны: 152...445 kHz, 508...1560 kHz,
5,8...18,5 MHz. SF=469 kHz.

Лампы: ECH3, EF9, EBC3, EM4, EL3N, 80S.
Сеть ~120/220 V.

Громкоговоритель Ø170 мм.


Размеры: 525-355-255 мм, вес 16 кг.
Цена - ?

VEFON M617 по сравнению с предшественником получил новый дизайн корпуса. В радиоприемнике имеется: - регулируемая полоса пропускания, объединенная с регулятором тембра, переключатель "музыка-речь", индикатор настройки EM4, позволяющий настроиться как на сильные, так и на слабые станции, тонкомпенсированный регулятор громкости, 9 кГц фильтр. Максимальная выходная мощность 9 Вт, а ООС позволяет значительно снизить искажения. Неискаженная мощность 3 Вт. Потребляемая от сети мощность составляет 60 Вт. В приемнике имеются вход звукоснимателя и выход на дополнительный громкоговоритель. Для плавности настройки в конструкции верньера имеется маховик.
Часть приемников выпускали с лампами 11 серии: ECH11 вместо ECH3 и EM11 вместо EM4.

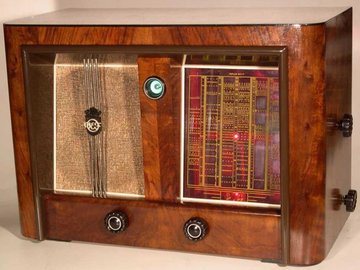

VEF Lux M717

VEFLux M717. Skice 2778.

Диапазоны:
1. 15...15,5 MHz, 2. 150...400 (или 166...431) kHz,
3. 510...1380 (или 527...1429) kHz,
4. 4,2...10 MHz, 5. 8,9...22 MHz.
 SF=469 kHz.

Лампы: ECH3, EF9, EB4, EF6, EM4,  EL6, 80.
Сеть ~120/220 V.
Громкоговоритель Ø300 мм.

Размеры: 600-373-285 мм, вес 19.5 кг. Цена ?

VEFLux M717 - доработанная модель класса Lux, в которой применены последние технические новинки в области радиотехники. Радиоприемник имеет 5 диапазонов, причем один из них 19,35...20 м - растянутый. Большая и информативная шкала со световым указателем настройки и диапазонов, а также двухсистемный "магический глаз" и маховик верньера облегчают настройку. Среди других технических новинок регулируемая избирательность входных контуров и контуров ПЧ, подавление феддингов, расширение динамического диапазона, 9 кГц фильтр, переключатель "речь-музыка", тонкомпенсированный регулятор громкости, подавление сетевого фона, ООС в УНЧ, "концертный громкоговоритель". Есть вход звукоснимателя и выход на дополнительный динамик.



VEFSuper KB416

VEFSUPER KB416.  Skice 114806c.

Диапазоны:
1. 150...375 KHz, 2. 520...1370 KHz,
3. 5,8...16 MHz.
SF=132 kHz.

Лампы: DK21, DF22, DBC21, DLL21.
Ua=120V, Ukv=2V.

Громкоговоритель Ø136 мм.


Размеры: 340-270-165 мм, вес 10 кг.
Цена - ?

VEFSUPER KB416 - переносной 4-ламповый батарейный супергетеродин, позволяющий слушать передачи независимо от времени, места, стационарной антенны. Его достоинства - мобильность, достаточно высокая чувствительность и громкость, легкость в обслуживании. Для повышения чувствительности можно подключить стационарную антенну и заземление.


VEFSuper KB416

VEFSUPER KB416.  Skice 3052.

Диапазоны:
1. 150...375 KHz, 2. 520...1370 KHz,
3. 5,8...16 MHz.
SF=469 kHz.

Лампы: DK21, DF22, DBC21, DLL21
Ua=90...120 V, Ukv=2V.

Громкоговоритель Ø136 мм.

Размеры: 370-300-205 мм, вес 7 кг + батареи.
Цена - ?

VEFSUPER KB416 - "военный" вариант переносного 4-лампового батарейного радиоприемника с высокой (469 кГц) промежуточной частотой, позволяющего слушать передачи независимо от времени, места, стационарной антенны. Его достоинства - мобильность, достаточно высокая чувствительность и громкость, легкость в обслуживании.  Питание приемника производится от анодной батареи напряжением от 90 до 120 В и накального аккумулятора 2B19 или трех соединенных параллельно сухих элементов ENL.

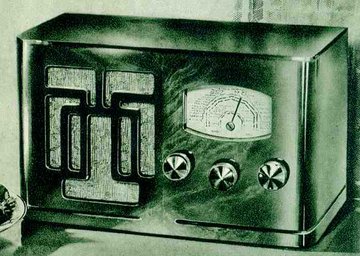

VEFAR B211 (из каталога)

VEFAR B211.  Skice (2270).

Диапазоны: 150...400 kHz, 520...1300 kHz, 6...15 MHz.

Лампы: KF1, KL5. Ua=100V, Ukv=2V.


Громкоговоритель Ø136 мм.



Размеры: 430-265-210 мм, вес 5 кг. Цена - ?

VEFAR B211 -  2-ламповый одноконтурный батарейный радиоприемник принимает на громкоговоритель все сильные европейские станции в трех диапазонах. Предусмотрено подключение различных антенн. На шкале нанесены названия радиостанций.

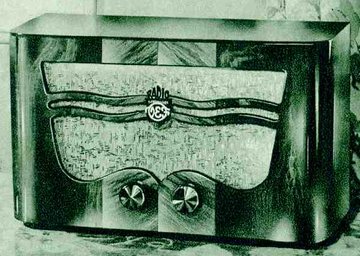

RMK M311 (из каталога)

RMK M311.  (Skice 2332).

Диапазоны: G, V, I.

Лампы: 6B8G, 6K6G, 1V.   Сеть ~120/220 V.


Размеры: 450-250-220 мм, вес 5 кг. Цена - ?

RMK M311 - одноконтурный сетевой  радиоприемник принимает все сильные европейские станции на ДВ, СВ и КВ. Достаточно мощный выходной каскад и хороший громкоговоритель обеспечивают чистое звучание. Похоже, его массовое производство налажено не было.
