Некоторые радиоприемники VEF до 1945 года. |
![]() |
Названия радиоприемников позволяют не только различать их между собой, но и, как правило, содержат некоторые технические данные аппаратов. Система обозначений радиоприемников завода VEF была наиболее стройной по сравнению с другими радиопроизводителями в Латвии. Она сформировалась уже в начале 30-х годов. Пример обозначения хорошо известного массового радиоприемника 1935 года - Vefar 2MD/35. Первый элемент названия - тип приемника (от простого к сложному) – Vefdet, Vefar, Vefel, Veftrio, Vefsuper, Vefon, Veflux, Vefluxus. Далее цифра указывает количество ламп без учета выпрямителей питания и детекторов. Затем первая буква (буквы) соответствуют питанию аппарата: М – сеть переменного тока, В – батареи, КВ – переносные батарейные аппараты, LM – сеть постоянного и переменного тока. Следующая буква обозначает тип громкоговорителя: М – магнитоэлектрический, D – электродинамический. Если после этого стоит буква F – это обозначает наличие фильтра для подавления местных станций. Далее за косой чертой указывался модельный год, а для аппаратов, предназначенных для экспорта, в конце ставили букву N (потому, наверное, что первый заметный экспорт был в Норвегию). С 1937 года на моделях Lux и Luxus не указывается количество ламп, а с 1938 года из их названий исчезает слово «super». У моделей super количество ламп из названий тоже постепенно исчезает. В 1940 году система обозначений изменилась. После первого элемента - типа приемника следует буква, соответствующая питанию радиоаппарата: M - питание сетевое, B - батарейное. Далее первая цифра - количество ламп, вторая цифра - модельный год; так 0 соответствовал 1940 году. Последняя цифра - количество настроенных контуров. Пример обозначения - VEFSuper M507, разработанный в 1940 году, кстати, как VEFSuper MD/40. Встречались исключения, например, выпускали приемники RMK M301 (Rīga, Madona, Kuldīga - первые радиостанции в Латвии) и VEFRīga - очень простые, для приема местных радиостанций.С 1933 по 1941 год на ВЭФе сделано около 75 типов радиоприемников. В 1937 г. производили 8 типов, самый дорогой из них VEFSuper Luxus MD/37 стоил Ls436, самый дешевый VEFAR 2BD/37 - Ls80, столько же моделей было и в 1938 году. ... в 1938 году в Латвии произведено 32000 радиоприемников, в 1939 году - 44000. |
Модель | * |
Диапазоны |
Схема |
Лампы |
Конструкция |
Vefdet |
![]() |
|
детекторный |
||

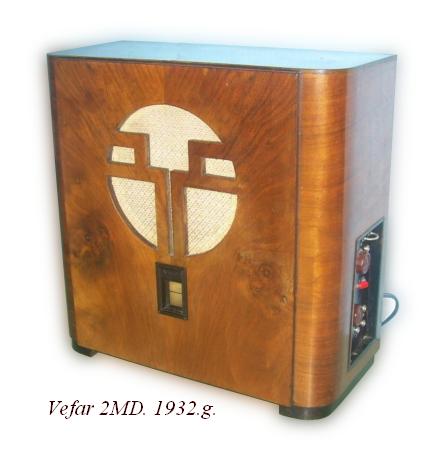

Vefar-2MD(33) |
![]() |
I II |
Первая |
Raytheon: ER227, 47, 80 |
360-380-175 mm |

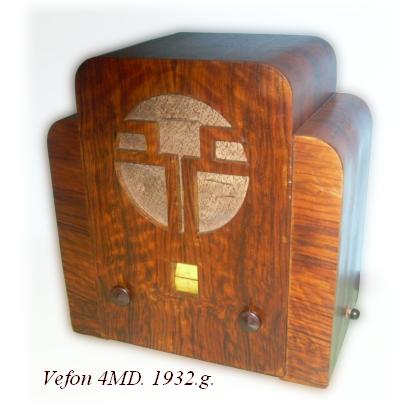

Vefon-4MD |
![]() |
I II |
тройка |
Raytheon: 224, 224, 224, 47, 80 |
440-460-270 mm |
Veftrio 3MD |
![]() |
I II |
с маркой VEF |
B262, B228, ER33 |
380-410-215 mm |
VEFRīga |
![]() |
I II |
Skice 406 06.05.33 | Raytheon: ER1, ER238 | 320-330-160 mm |

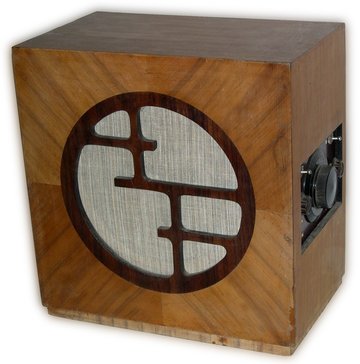

VEFAR 2BM/34 |
![]() |
I II |
Skice 404 батарейный |
ER232, ER233 | |

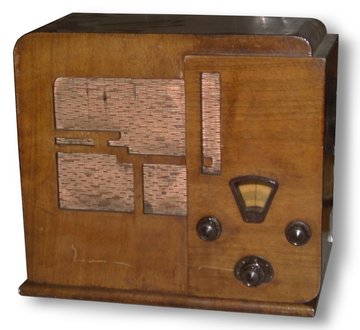

VEFAR 2MD/34 (2MDF/34) |
![]() |
I II |
Skice 409 | ER77, ER41, ER1 |
380-340-175 mm |

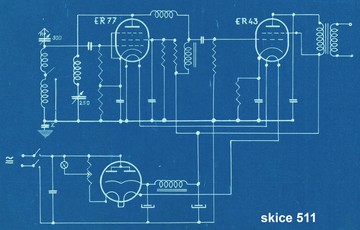

VEFAR 2LMD/34 | Skice 511 | ER77, ER43, выпр. | |||

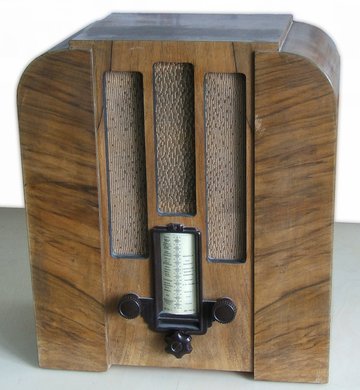

VEFTrio 3MD/34 |
![]() |
I II |
Skice 513 | Philips: E447, E446, E443H, 506 |
400-450-250 mm |
VEFTrio 6BD/34 |
![]() |
I II |
Skice 507, батарейный |
ER34, ER32, ER30x2, ER49x2 | |

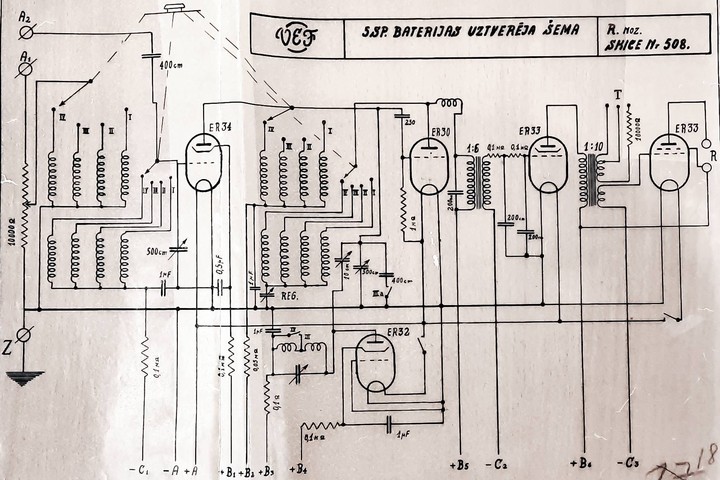

VEFTrio 5BD/34 |
Skice 508 батарейный |
ER30, ER32, ER34, ER33 x2 | по заказу мин. земледелия | ||

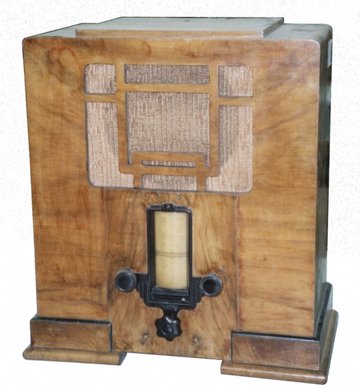

VEFSuper 4MD/34 |
![]() |
I
18 ... II III IV ... 1950 m |
Skice 424 | 6A7, E446, E444, E463, 1561 | 405-455-245 mm |

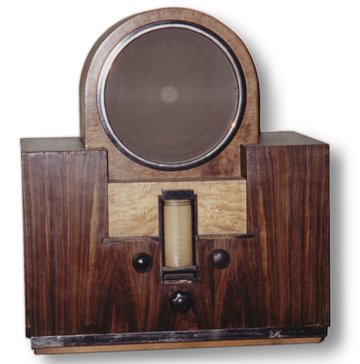

VEFSuper 7MD/34 |
![]() |
I
18 ... II III IV ... 1950 m |
Skice 510 | ER58 x2, ER2A7,
ER2B7, ER56, ER45 x2, ER80 |
420-430-230 mm |
VEFAR 2BM/35 |
![]() |
II
200...600 m III 800...2000 m |
Skice 639 19.10.34. батарейный |
Raytheon: 32, 33 | 370-320-240 mm |
VEFAR 2MD/35 |
![]() |
I
19...48 m II 200...600 m III 800...2000 m |
Skice 640 19.10.34. | Philips: E446, E443H, 1805 | 400-335-220 mm |
VEFAR 2LMD/35 |
![]() |
Skice 660 | CF1, CL2, CY1, VEF2 | 400-335-220 mm | |
VEFTrio 3BD/35 |
![]() |
I II III |
Skice 665 батарейный |
Philips: B262, B228, C243N | 420-430-230 mm |
VEFSuper 3MD/35 |
![]() |
I II III |
Skice 688 |
Philips: AK1, E446, E443H, 1805 |
420-430-230 mm |
VEFSuper 4MD/35 |
![]() |
I II III |
Skice 648 | Philips: AK1, AF2, E444, E443H, 1805 | 420-430-230 mm |
VEFSuper 7MD/35 |
![]() |
I
17...51 m II 170...580 m III 900...2000 m |
Skice 757 | Raytheon:
58, 55, 56, 2A7, 2A5 x2, 80 |
420-480-230 mm |
VEFSuper 7MDGR/35 |
![]() |
I
17...51 m II 170...580 m III 900...2000 m |
Raytheon:
58, 55, 56, 2A7, 2A5 x2, 80 |
||
RMK-35 |
![]() |
Skice 662 19.01.35 | Raytheon: 77, 38, 1V | 320-330-160 mm | |
VEFAR 2BD/36 |
![]() |
I II |
Skice 934 батарейный |
ER32, C243N | 360-290-193 mm |
VEFAR 3BD/36 |
I II |
Skice 938 батарейный |
B262 x2, C243N | ||
VEFAR 2MD/36 |
![]() |
I II |
Skice 904 | AF7, AL1, AZ1 | 410-333-212 mm |
VEFAR 2LMD/36 |
![]() |
I II |
Skice 905 | CF7, CL2, CY2, C1 | 410-333-212 mm |
VEFSuper 3MD/36 |
![]() |
I II III |
Skice 1041 | AK2, AF7, AB2, AL1, AZ1 | 390-310-235 mm |
VEFSuper 4LMD/36 |
![]() |
I II III |
Skice 1052 | CK1, CF2, CB1, CF1, CL2, CY1, C1 | 390-310-235 mm |
VEFSuper 7MD/36 |
![]() |
I II III |
Skice 1022 | 58 x2, 2A7, 55, 56, 2A5 x2, 80 | 420-480-230 mm |
ЭПУ |
![]() |
Diora | Ls100 | ||
VEFAR MD/37 |
![]() |
Gaŗie
vilņi Normālie vilņi Īsie vilņi |
Skice 1274 | Philips: AF7, AL1, AZ1 | 410-330-220 mm |
VEFAR 2LMD/37 |
![]() |
G, N, I | Skice | Philips: CF7, CL2, CY2 | 410-333-212 mm |
VEFAR 2BD/37 |
![]() |
G, N |
Skice 1223 батарейный |
Raytheon: ER30, ER43 | 360-290-193 mm |

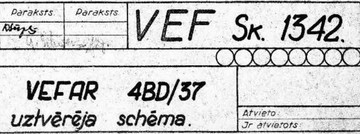

VEFAR 4BD/37 | G, N |
Skice 1342 батарейный |
Philips: B262, B228 x2, Raytheon: ER33 | ||
VEFTrio 3BD/37 |
![]() |
G, N |
Skice 1189 батарейный |
460-340-325 mm | |
VEFSuper MD/37 |
![]() |
G, N, I | Skice 1187 | Philips:
AK2, AF7, AB2, AL4, AZ1 |
390-310-235 mm |
VEFSuper LMD/37 |
![]() |
G, N, I | Skice 1249 | Philips: CK1, CF2, CF7, CB1, CL2, CY2, C1 | 390-310-235 mm |
VEFSuper Lux MD/37 |
|
G, N, I | Skice 1264 17.08.36. | Philips: AK2, AF3, AB2, AF7, AL4, AZ1 | geographic 580-340-270 mm |
VEFSuper Luxus MD/37 |
![]() |
G, N, I |
Skice 1317 push-pull, 8W |
Raytheon: 6D6 x3, 6D7, 6A7, 83V, 76, 45 x2 | geographic 570-900-300 mm |
VEF Lux Special MDGr/37 |
![]() |
G, N, I | Skice 1340 | Philips: AK2, AF3, AB2, AF7, AL4, AZ1 |
geographic 580-1040-390 mm |
VEFAR MD/38 |
![]() |
G, N, I | Skice 1530 | EF6, EBL1, AZ1 | 450-250-220 mm, 11kg |
VEFAR 2BD/38 |
![]() |
G, N, I |
Skice 1595 батарейный |
KF1, 1F5G | 400-240-200 mm |
VEFON MD/38 |
![]() |
G, N, I | Skice 1528 | EK2, EF6, EBC3, EL3, AZ1 | 480-304-222 mm |
VEFSuper MD/38 |
![]() |
G, N, I | Skice 1527 | EK2, EF5, EB4, EL3, AZ1 | 480-304-222 mm |
VEFTrio 3BD/38 |
![]() |
G, N, I |
Skice 1536 батарейный |
KF1, KF4, 1F5G | 460-340-325 mm |
VEF Lux MD/38 |
![]() |
G, N, I | Skice 1526 | EK2, EF5, EB4, EF6, EL3, EM1, AZ1 | geographic 573-335-280 mm |
VEF Luxus MD/38 |
![]() |
G, N, I | Skice 1525 | 6A8G, 6K7G x2, 6B8G, 6C8G, 6L6G x2, EM1 x2, 83V |
geographic 500-900-300 mm |
VEF Luxus Special MD/38 |
![]() |
G, N, I | Skice 1535 | 6A8G, 6K7G x2, 6B8G, 6C8G, 6L6G x2, EM1, 83V |
geographic
580-1020-440 mm |
VEFSuper LMD/38 |
![]() |
G, N, I | Skice 1569 | 6A8G, 6K7G, 6Q7G, 25A6G, 25Z6G, VEF4 | 390-310-235 mm |
RMK-38 |
![]() |
G, N | Skice 1415 | Raytheon: 77, 38, 1V | 320-330-160 mm |
